蝸輪絲桿升降機

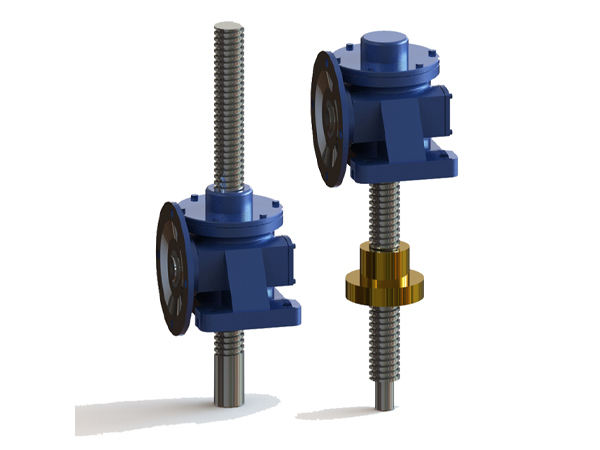

SL錐齒輪升降機是一種基礎的起重部件,承載能力可在2.5T-50T。和蝸輪絲桿升降機相比主要不同有:升降效率高、使用壽命長、容易調整減速比。同時具有結構緊湊、體積小、重量輕、無噪音、安裝方便、動力源廣泛、功能多、使用靈活、可靠性高等諸多優點。具有提升、推進、降落、翻轉等多種使用功能、能按一定程序準確地控制提升或推進的長度,多臺聯動的情況下可省去錐齒輪轉向機構直接進行連接。可以用電動機或其他動力直接帶動。也可以手動。更高輸入轉速500r/min,更高提升速度2.7m/min。有不同的結構型式方式,提升高度可按用戶的要求定制,該裝置一般情況下可實現自鎖。

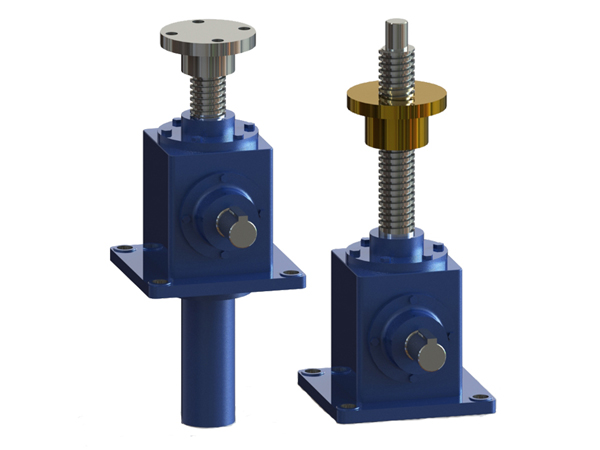

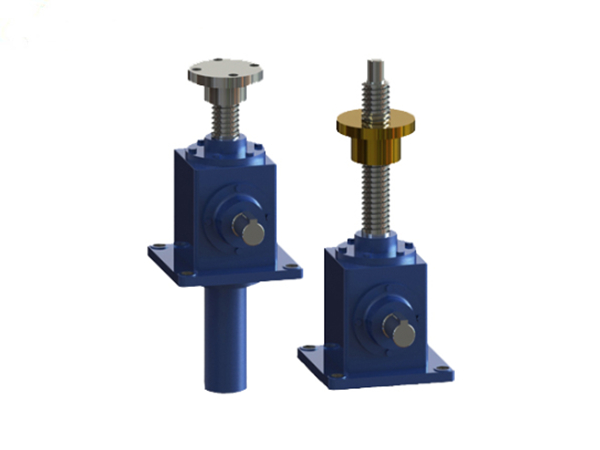

1、結構型式:
升降機結構型式:
1型——絲桿作軸向運動。
2型——絲桿作旋轉運動,絲桿上的螺母作軸向運動

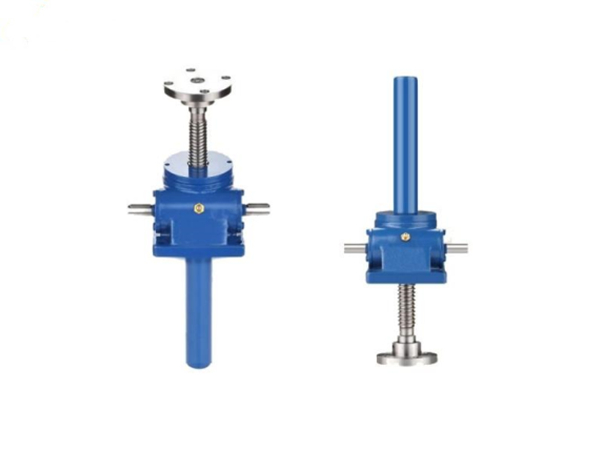

2、裝配型式:
升降機每種結構形式又分為兩種裝配型式
A型——絲桿(或螺母)向上移動
B型——絲桿(或螺母)向下移動
3、絲桿頭部型式:
1型結構型式的絲桿頭部分為:I(圓柱型)Ⅱ(法蘭型)Ⅲ(螺紋型)Ⅳ(扁頭型)四種型式
2型結構型式的絲桿頭部分為:I(圓柱型)和Ⅲ(螺紋型)兩種型式
4、規格:
按提升力分為:2.5、5、15、20、35、50×10KN八種
5、傳動比:
升降機按提升速度分為兩種:普通和慢速,慢速用l表示,普通不標。
6、絲桿的防護:
I型升除機絲桿的防護分為:基本型、防旋轉型(F)和帶防護罩型
2型升降機絲桿的防護分為:基本型和帶防護罩型
